自動噴水滅火系統在消防驗收現場評定的十七個問題解析

問題描述一：某單層建筑面積大于1500㎡的商業內原開閉所使用性質的房間，取消開閉所功能后未設置自動噴水滅火系統；

規范要求：

《建筑設計防火規范》GB50016-2014（2018年版）：

8.3.4除本規范另有規定和不適用水保護或滅火的場所外，下列單、多層民用建筑或場所應設置自動滅火系統，并宜采用自動噴水滅火系統：

2任一層建筑面積大于1500m2或總建筑面積大于3000m2的展覽、商店、餐飲和旅館建筑以及醫院中同樣建筑規模的病房樓、門診樓和手術部；

正確做法：原開閉所房間調整功能后應設置自動噴水滅火系統、消火栓系統。

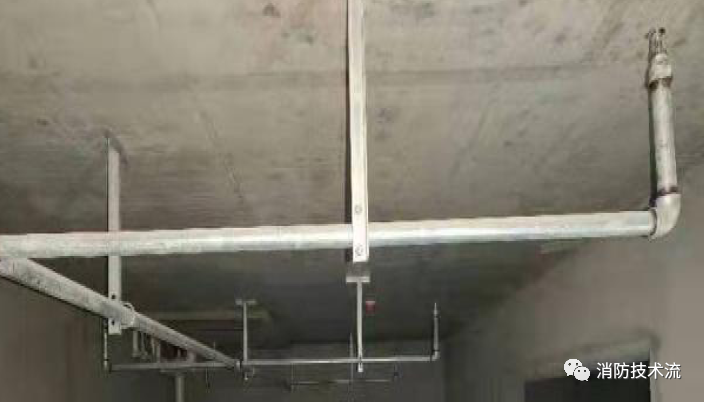

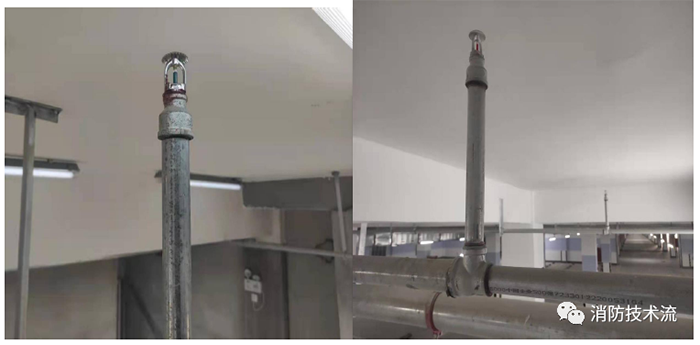

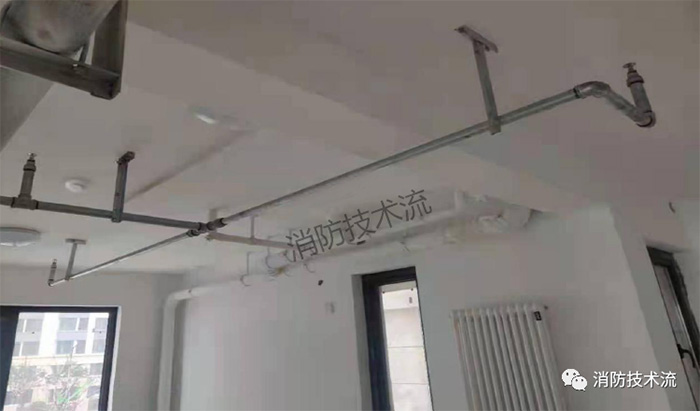

問題描述二：某商場毛坯交付，未做吊頂，現場設置下垂型灑水噴頭。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

第6.1.3條濕式系統的灑水噴頭選型應符合下列規定：

1不做吊頂?shù)膱?chǎng)所，當配水支管布置在梁下時，應采用直立型灑水噴頭；

2吊頂下布置的灑水噴頭，應采用下垂型灑水噴頭或吊頂型灑水噴頭；

正確做法：不做吊頂?shù)膱?chǎng)所，當配水支管布置在梁下時，應采用直立型灑水噴頭。

問題描述三：自動噴水滅火系統每個報警閥組控制的最不利點未設置末端試水裝置。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

6.5.1每個報警閥組控制的最不利點灑水噴頭處應設末端試水裝置，其他防火分區、樓層均應設直徑為25mm的試水閥。

正確做法：每個報警閥組控制的最不利點灑水噴頭處均應設末端試水裝置。

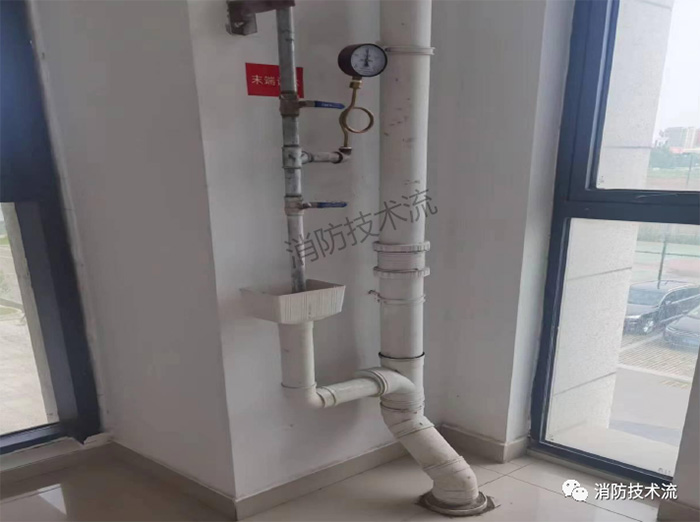

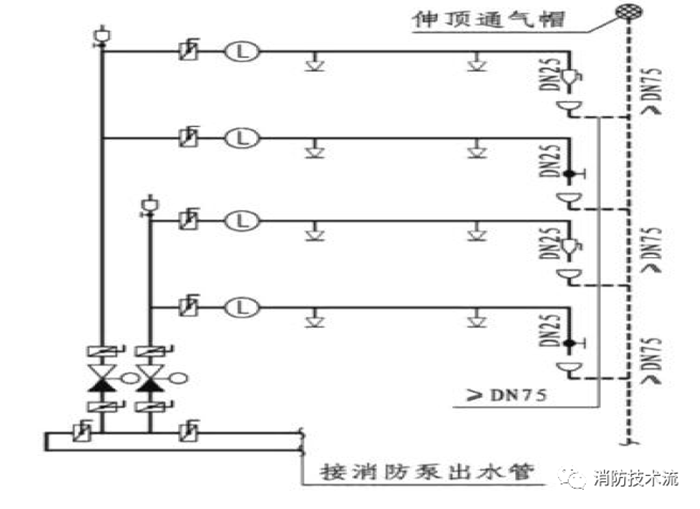

問題描述四：自動噴水滅火系統的末端試水裝置處未設置排水設施。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

6.5.2末端試水裝置應由試水閥、壓力表以及試水接頭組成。試水接頭出水口的流量系數，應等同于同樓層或防火分區內的最小流量系數灑水噴頭。末端試水裝置的出水，應采取孔口出流的方式排入排水管道，排水立管宜設伸頂通氣管，且管徑不應小于75mm。

正確做法：自動噴水滅火系統的末端試水裝置處均應設置排水設施。

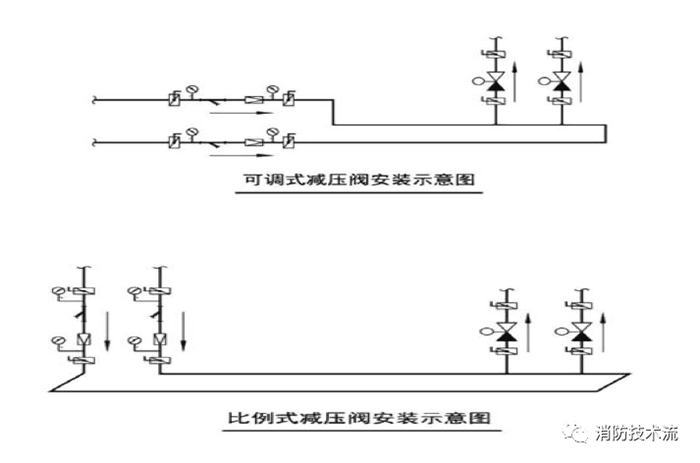

問題描述五：自動噴水滅火系統有兩個及兩個以上報警閥組，在設置減壓閥組時，未設置備用減壓閥組。

規范要求：

《消防給水及消火栓系統技術規范》GB50974-2014

8.3.4減壓閥的設置應符合下列規定：

1減壓閥應設置在報警閥組入口前，當連接兩個及以上報警閥組時，應設置備用減壓閥；

正確做法：當連接兩個及以上報警閥組時，應設置備用減壓閥。

問題描述六：地下室部分噴頭感溫元件、濺水盤被涂料（油漆）涂覆，影響噴頭的感溫動作性能和噴灑性能，影響噴頭開啟。

規范要求：

《自動噴水滅火系統施工及驗收規范》GB50261-2017

5.2.2噴頭安裝時，不應對噴頭進行拆裝、改動，并嚴禁給噴頭、隱蔽式噴頭的裝飾蓋板附加任何裝飾性涂層。

正確做法：保持噴頭感溫元件及濺水盤干凈、清潔，以利于霧化控火。

問題描述七：房間、走道吊頂下安裝的隱蔽型噴頭裝飾蓋板釋放后濺水盤高于吊頂面，影響噴頭布水，導致無法滅火。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

4.1.3自動噴水滅火系統的設計原則應符合下列規定：噴頭灑水時，應均勻分布，且不應受阻擋。

正確做法：濺水盤釋放后距吊頂?shù)木嚯x為75mm-150mm，不影響布水形狀。

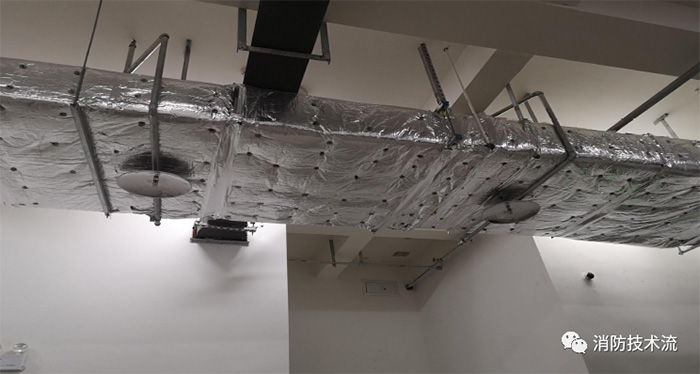

問題描述八：地下室成排布置的管道下部、風機房?jī)?nèi)寬度超過1.2m的風管底部未設噴頭。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

7.2.3當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭；采用早期抑制快速響應噴頭和特殊應用噴頭的場所，當障礙物寬度大于0.6m時，其下方應增設噴頭。

正確做法：當梁、通風管道、成排布置的管道、橋架等障礙物的寬度大于1.2m時，其下方應增設噴頭。

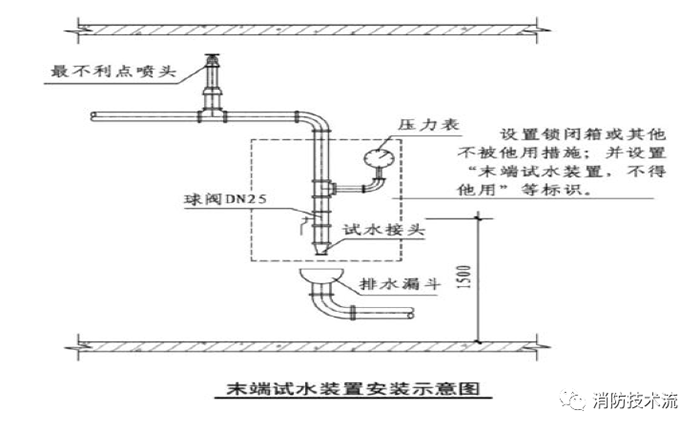

問題描述九：末端試水裝置和試水閥未見標識，試水裝置距地面的高度小于1.5m。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

6.5.3末端試水裝置和試水閥應有標識，距地面的高度宜為1.5m，并應采取不被他用的措施。

正確做法：每一個末端試水裝置和試水閥應有標識。

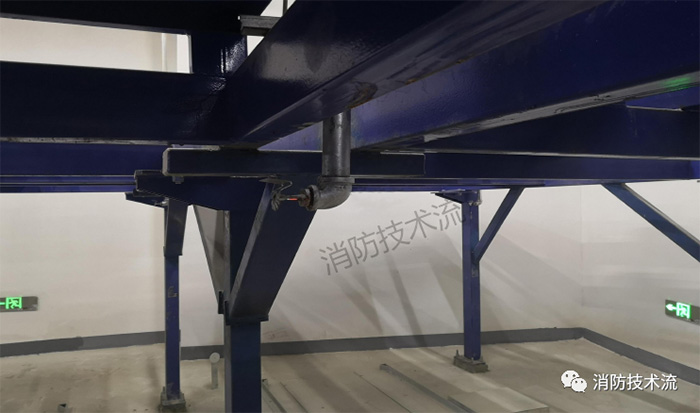

問題描述十：室內無車道且無人員停留的機械式汽車庫自動噴水滅火系統噴頭未選用快速響應噴頭。

規范要求：

《汽車庫、修車庫、停車場設計防火規范》GB 50067-2014

5.1.3室內無車道且無人員停留的機械式汽車庫，應符合下列規定：汽車庫內應設置火災自動報警系統和自動噴水滅火系統，自動噴水滅火系統應選用快速響應噴頭；

正確做法：機械式汽車庫自動噴水滅火系統噴頭應選用快速響應噴頭。

問題描述十一：自動噴水滅火系統管道支吊架與末端噴頭之間的距離大于750mm。

規范要求：

《自動噴水滅火系統施工及驗收規范》GB 50261-2017

5.1.15管道支架、吊架、防晃支架的安裝應符合下列要求：

3管道支架、吊架的安裝位置不應妨礙噴頭的噴水效果；管道支架、吊架與噴頭之間的距離不宜小于300mm；與末端噴頭之間的距離不宜大于750mm。

4配水支管上每一直管段、相鄰兩噴頭之間的管段設置的吊架均不宜少于1個，吊架的間距不宜大于3.6m。

5當管道的公稱直徑等于或大于50mm時，每段配水干管或配水管設置防晃支架不應少于1個，且防晃支架的間距不宜大于15m；當管道改變方向時，應增設防晃支架。

正確做法：自動噴水滅火系統管道支吊架與末端噴頭之間的距離不宜大于750mm。

問題描述十二：噴頭安裝未垂直于斜坡頂棚面，例如坡屋頂、地下車庫坡道等。

規范要求：

《自動噴水滅火系統設計規范》GB 50084-2017

7.1.14頂板或吊頂為斜面時，噴頭的布置應符合下列要求：

1噴頭應垂直于斜面，并應按斜面距離確定噴頭間距；

2坡屋頂?shù)奈菁固帒?yīng)設一排噴頭，當屋頂坡度不小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于800mm；當屋頂坡度小于1/3時，噴頭濺水盤至屋脊的垂直距離不應大于600mm。

正確做法：噴頭安裝應垂直于斜面。

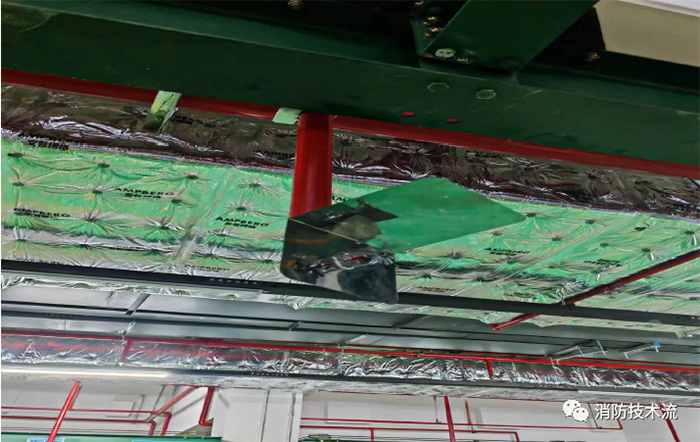

問題描述十三：機械停車位的噴頭上方未設置集熱板。

規范要求：

《汽車庫、修車庫、停車場設計防火規范》GB 50067-2014

7.2.6設置在汽車庫、修車庫內的自動噴水滅火系統，其設計除應符合現行國家標準《自動噴水滅火系統設計規范》GB 50084的有關規定外，噴頭布置還應符合下列規定：

1應設置在汽車庫停車位的上方或側上方，對于機械式汽車庫，尚應按停車的載車板分層布置，且應在噴頭的上方設置集熱板；（注：自動噴水設計規范無集熱板一說，只有擋水板）

2錯層式、斜樓板式汽車庫的車道、坡道上方均應設置噴頭。

正確做法：機械停車位的噴頭上方應設置集熱板。

問題描述十四：自動噴水滅火系統末端試水裝置測試，系統聯動邏輯關系錯誤。

規范要求：

《自動噴水滅火系統施工及驗收規范》GB 50261-2017

第8.0.6條第3款規定：

消防水泵驗收應符合下列要求：

3分別開啟系統中的每一個末端試水裝置和試水閥，水流指示器、壓力開關等信號裝置的功能應均符合設計要求。濕式自動噴水滅火系統的最不利點做末端放水試驗時，自放水開始至水泵啟動時間不應超過5min。

《火災自動報警系統設計規范》GB50116-2013第4.2.1條規定：

濕式系統和干式系統的聯動控制設計，應符合下列規定：

1聯動控制方式，應由濕式報警閥壓力開關的動作信號作為觸發信號，直接控制啟動噴淋消防泵，聯動控制不應受消防聯動控制器處于自動或手動狀態影響。

正確做法：按照規范要求正確設定聯動邏輯關系。

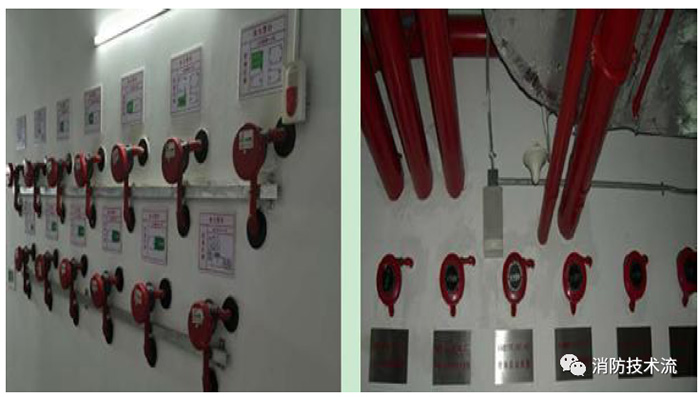

問題描述十五：報警閥水力警鈴安裝在消防泵房或濕式報警閥室內。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

第6.2.8條規定：

水力警鈴的工作壓力不應小于0.05MPa，并應符合下列規定：

1應設在有人值班的地點附近或公共通道的外墻上；

2與報警閥連接的管道，其管徑應為20mm，總長不宜大于20m。

正確做法：按照規范要求水力警鈴應設在有人值班的地點附近或公共通道的外墻上。

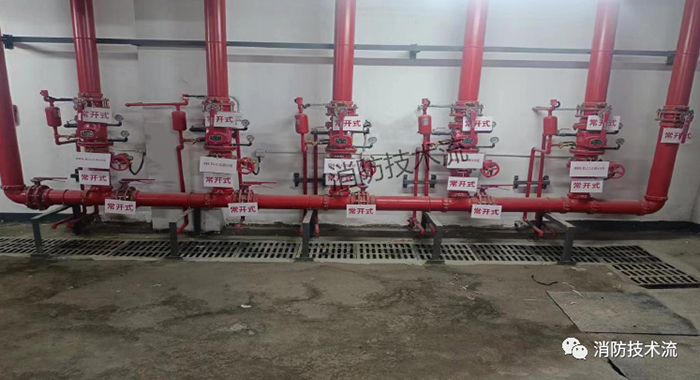

問題描述十六：設置報警閥組的部位未設置排水設施。

規范要求：

《自動噴水滅火系統設計規范》GB50084-2017

第6.2.6條：報警閥組宜設在安全及易于操作的地點，報警閥距地面的高度宜為1.2m。設置報警閥組的部位應設有排水設施。

正確做法：按照規范要求報警閥組的部位應設有排水設施。

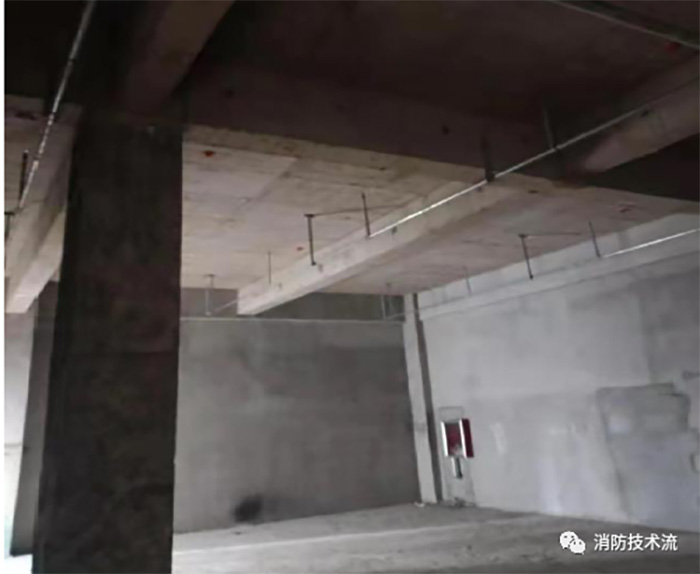

問題描述十七：噴頭布置未考慮梁等障礙物的影響，導致布水不均勻或存在盲區。

規范要求：

《自動噴水滅火系統設計規范》GB 50084-2017

第7.1.6條、第7.1.7條、第7.1.8條、第7.2.1條規定：除吊頂型灑水噴頭及吊頂下設置的灑水噴頭外，直立型、下垂型標準覆蓋面積灑水噴頭和擴大覆蓋面積灑水噴頭濺水盤與頂板的距離應為75mm~150mm，并應符合下列規定：

1當在梁或其他障礙物底面下方的平面上布置灑水噴頭時，濺水盤與頂板的距離不應大于300mm，同時濺水盤與梁等障礙物底面的垂直距離應為25mm~100mm。

2當在梁間布置灑水噴頭時，灑水噴頭與梁的距離應符合本規范第7.2.1條的規定。確有困難時，濺水盤與頂板的距離不應大于550mm。梁間布置的灑水噴頭，濺水盤與頂板距離達到550mm仍不能符合本規范第7.2.1條的規定時，應在梁底面的下方增設灑水噴頭。

3密肋梁板下方的灑水噴頭，濺水盤與密肋梁板底面的垂直距離應為25mm~100mm。

正確做法：噴頭布置應考慮梁等障礙物的影響。
