我們平時見到的感煙探測器，絕大多數是光電感煙，它們價格相對低廉，且適用性強。

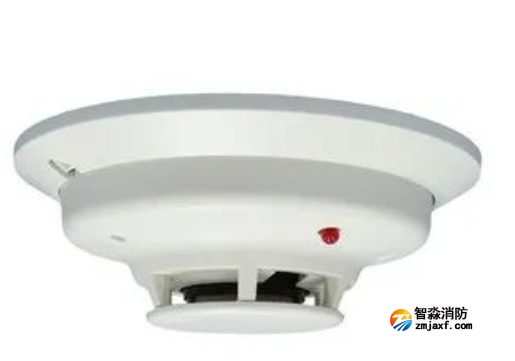

點型光點感煙探測器

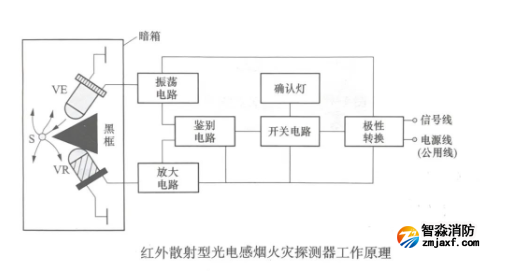

光電感煙探測器的報警功能利用了起火產生的煙霧夠改變光線的傳播這一基本特性。根據煙粒子對光線的吸收和散射作用，光電感煙探測器分為遮光型和散射光型兩種。下面我們就對這兩種不同類型的光電感煙探測器進行介紹。散射光型光電感煙火災探測器主要由光源、光子路(包括直流放大器和比較器、雙穩態觸發器等線路)等組成。紅外散射型光電感煙火災探測器的可靠性高，誤報率小。VE為紅外發射二極管，VR為紅外光敏二極管(接收器)，二者共裝在同一可進煙的暗室中，并用一塊黑框遮隔開。在正常監視狀態下，VE發射出一束紅外光線，但由于有黑框遮隔，光線并不能入射到紅外光敏二極管VR上，所以放大器不會產生信號輸出。當有煙霧進入火災探測器的暗箱時，紅外光線遇到煙顆粒S 會產生散射效應，就會有散射光線射向紅外光敏二極管ＶＲ，使之產生脈沖電流，經放大電路放大和鑒別電路比較后，輸出開關信號，使開關電路(晶閘管)動作，發出報警信號，同時其報警確認燈點亮。

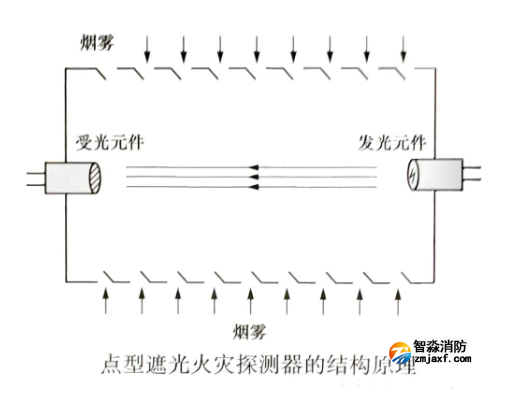

1、點型遮光火災探測器
點型遮光火災探測器的主要部件也是由一對發光及受光元件組成。發光元件發出的光直接射到受光元件上，產生光敏電流，維持正常監視狀態。當煙霧粒子進入煙室后，煙霧粒子對光源發出的光產生吸收和散射作用，使到達受光元件的光通量減小，從而使受光元件上產生的光電流降低。一旦光電流減小到規定的動作閾值時，經放大電路輸出報警信號。2、線型遮光火災探測器

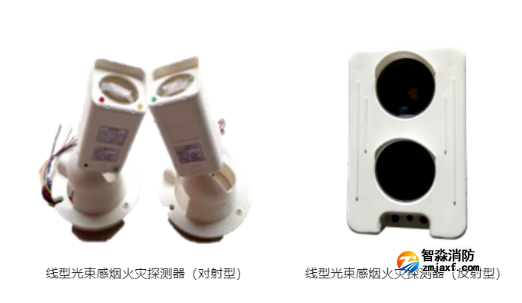

線型遮光火災探測器的原理與點型遮光火災探測器相似， 僅在結構上有所區別。點型火災探測器中的發光及受光元件組合成一體，而線型火災探測器中，光束發射器和接收器分別為兩個獨立部分，不再設有光敏室，作為測量區的光路暴露在被保護的空間，并加長了許多倍。發射元件內裝核輻射源及附件，而接受元件裝有光電接收器及附件。按其輻射源的不同，線型遮光探測器可分成激光型及紅外光束型兩種。
